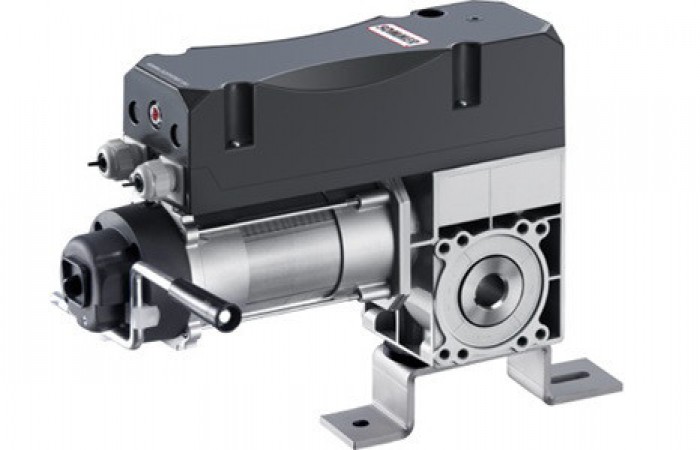

Napędy nasadowe na wał do bram przemysłowych rolowanych GIGAroll:

Napędy do bram przemysłowych - folder

Zalety napędów przemysłowych, rolowanych GIGAroll:

Napędy do bram rolowanych serii GIGAroll to połączenie wysokowydajnej przekładni z silnikiem najnowszej generacji.

Wysoce precyzyjne przekładnie ślimakowe, zintegrowane zabezpieczenie pęknięcia przekładni oraz wydajne silniki elektryczne spełniają wymogi rynku i pasują do znanych z wysokiej jakości produktów SOMMER.

Obsługa awaryjna bramy w przypadku braku napięcia zasilającego: korba lub łańcuch różne prędkości obrotowe silnika, elektroniczne wyłączniki krańcowe (enkoder kostal) w pełni spełniają oczekiwania klientów. I najważniejsze, uniwersalny układ sterowania można stosować do wszystkich napędów.

  • Elektroniczne wyłączniki krańcowe
  • Maksymalna masa bramy 225 kg (napęd 140 Nm) w zależności od średnicy wału
  • Dwa rodzaje sterowań: totmann i pełna automatyka
  • Układ sterowania z pełną automatyką wyposażony w wyświetlacz z menu w j. polskim
  • Zintegrowany napęd i sterowanie w trybie totmann
  • Do wyboru awaryjna obsługa napędu za pomocą łańcucha lub korby
  • Komponenty najwyższej jakości
  • Duży wybór typów napędów pozwala na dopasowanie napędu do potrzeb klienta
  • Kompletne zestawy: napęd, sterowanie, akcesoria, zabezpieczenie krawędziowe
  • Łatwa i szybka instalacja z poziomu posadzki
  • Zbudowany z komponentów nie wymagających serwisowania
  • Niemiecka jakość
  • Możliwość zdalnego sterownia dzięki naszemu innowacyjnemu systemowi radiowemu

Napędy ze sterowaniem w trybie Totmann:

Sterowanie w trybie Totmann oznacza, że aby otworzyć bramę należy raz krótko nacisnąć przycisk OTWÓRZ i brama samoczynnie się otworzy. Aby zamknąć należy nacisnąć i trzymać naciśnięty przycisk ZAMKNIJ. Brama zamyka się tylko gdy mamy naciśnięty przycisk ZAMKNIJ. Zwalniając przycisk ZAMKNIJ brama zatrzymuje się.

Jest to wersja ekonomiczna napędu do bram przemysłowych rolowanych. Sterowanie nie posiada możliwości rozbudowania o dodatkowe funkcje.

Zalety napędów ze zintegrowanym sterowaniem Totmann:

  • Napęd z enkoderem a więc ustawienia pozycji krańcowych wykonuje się z pozycji posadzki
  • Wszystkie czynności związane z ustawianiem kierunku obrotów, pozycji krańcowych odbywa się za kasety sterującej z przyciskami GÓRA/STOP/DÓŁ
  • Kaseta sterująca nie posiada wbudowanej elektroniki co znacznie zmniejsza koszty eksploatacji
  • Wbudowana dioda sygnalizacyjna stan pracy napędu
  • Dostępne trzy wersje awaryjnej obsługi awaryjnej bramy w przypadku braku napięcia zasilającego: łańcuch, korba i wysprzęglenie cięgnowe
  • Możliwość podłączenia dodatkowej kasety sterującej, zabezpieczenia drzwi serwisowych, czujnika pęknięcia linek, sprężyn
  • Wbudowana funkcja zabezpieczająca przed odwinięciem linek bramy w przypadku zmiany kolejności faz napięcia zasilającego
  • Napęd: 18 obr/min, 140 Nm do bram o maksymalnej masie 225 Kg dla bram o średnicy wału 102 mm oraz profilu 22 mm.
  • Na wał bramy 30 mm.

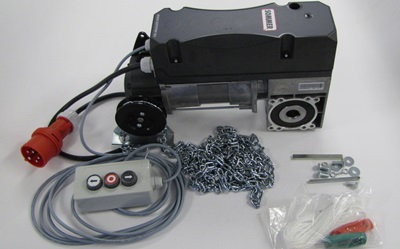

Zestaw zawiera:

  • Napęd ze zintegrowanym układem sterowania oraz mechanizmem obsługi awaryjnej
  • Konsolę sterującą OTWÓRZ/STOP/ZAMKNIJ z przewodem 5, 7 lub 11 m
  • Przewód zasilający z wtyczką 3-faz, CEE, 16A, 1,2 m
  • Konsolę do zamocowania napędu
  • Kliny oraz śruby mocujące

Napędy ze sterowaniem z pełna automatyką:

Sterowanie z pełną automatyką (sterowanie GIGAcontroll) oznacza, że możemy otwierać i zamykać bramę naciskając krótko przycisk OTWÓRZ lub ZAMKNIJ. Napęd wyposażony w ten rodzaj sterowania może być obsługiwany za pośrednictwem pilota. Sterowanie GIGAcontroll posiada szereg dodatkowych funkcji niedostępnych dla sterowania Totmann np. automatyczne zamykanie, funkcja częściowego otwarcia, sterowania za pomocą pilota itp

Zalety napędów ze sterowaniem automatycznym GIGAcontroll

  • Można sterować bramą za pośrednictwem pilota lub innymi urządzeniami sterującymi jak np. radar, pętla indukcyjna itp
  • W standardzie zabezpieczenie krawędziowe bramy OSE
  • Sterowanie posiada wyświetlacz z menu w j. polskim z łatwymi do interpretacji komendami co ułatwia obsługę i zmniejsza koszty eksploatacji
  • Napęd z enkoderem a więc ustawienia pozycji krańcowych wykonuje się z pozycji posadzki
  • Wszystkie czynności związane z programowaniem odbywają się z poziomu posadzki za pomocą przycisków GÓRA/STOP/DÓŁ,
  • Do wszystkich napędów stosuje się jedno sterowanie z pełną automatyką GIGAcontroll
  • Napędy GIGAroll można rozbudować o sterowanie sygnalizacją świetlną co znajduje zastosowanie w garażach zbiorczych
  • Dzięki wbudowanemu modułowi serwisowemu użytkownik posiada łatwą kontrolę na terminami przeglądów
  • Dostępne trzy wersje awaryjnej obsługi awaryjnej bramy w przypadku braku napięcia zasilającego: łańcuch, korba i wysprzęglenie cięgnowe
  • Napęd: 18 obr/min, 140 Nm do bram o maksymalnej masie 225 Kg dla bram o średnicy wału 102 mm oraz profilu 22 mm.
  • Na wał bramy 30 mm.

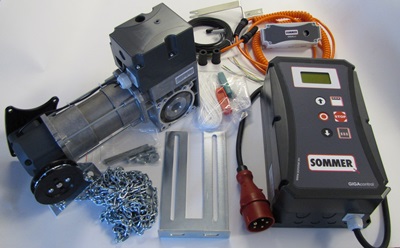

Zestaw zawiera:

  • Napęd ze zintegrowanym układem sterowania oraz mechanizmem obsługi awaryjnej
  • Sterowanie napędu GIGAcontroll z wtyczką zasilającą 3-faz, CEE, 16A, 1,2 m
  • Przewód sterujący pomiędzy sterowaniem GIGAcontroll a silnikiem o długości 5, 7 lub 11 m
  • Zabezpieczenie krawędziowe optyczno-elektryczne z przewodem spiralnym, puszką łączeniową oraz uchwytami
  • Konsolę do zamocowania napędu
  • Kliny oraz śruby mocujące

Dane techniczne:



  GIGAroll 018.140 x
Moment znamionowy 140 Nm
Prędkość obrotowa 18 obr/min
Moc silnika 0,55 kW
Napięcie zasilające 3x230/400V, 50 Hz
Napięcie układu sterowania 24 V
Czas pracy silnika S3 - 60%
Bezpiecznik 10A
Stopień ochrony IP 54
Waga (w przybliżeniu) 13 kg
Maksymalna liczba obrotów silnika 14
